本文所述为国家文物局项目《<营造法原>的数字化工具开发》的成果之一。
斗栱是清代北方建筑的说法,宋《营造法式》中称为“铺作”,《营造法原》则称为“牌科”。《营造法原》中记述了若干南方古建筑中常用的牌科类型,详细列举了各构件的尺寸比例,并附有图版。
下图为十字牌科的装配体,及其爆炸图。

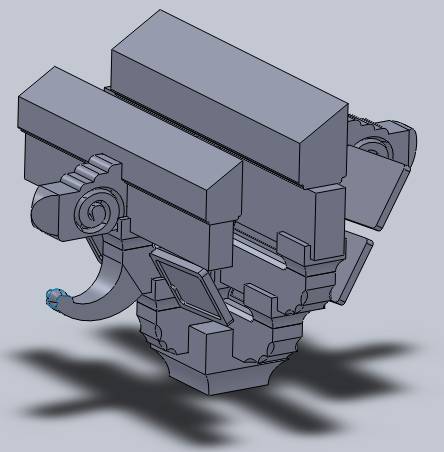

十字牌科装配体

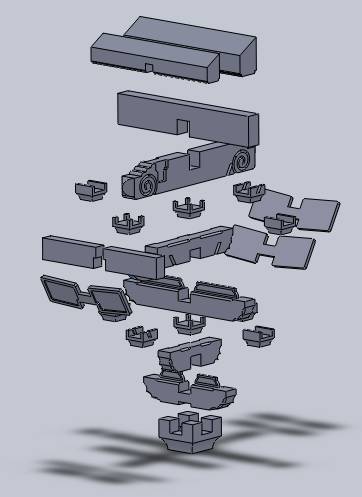

十字牌科爆炸图
《营造法原》中记述的牌科单体构件主要有如下一些。
《营造法原》中的牌科单体构件
序号 |
名称 |
图示 |
1 |
大斗(丁字槽) |
|
2 |
大斗(十字槽) |
|
3 |
大斗(十字槽,柱头,蒲鞋头槽) |
|
4 |
大斗(一字槽) |
|
5 |
丁字栱 |
|
6 |
斗六升栱(桁间、柱头) |
|
7 |
斗六升栱(无昂槽) |
|
8 |
斗三升栱(桁间、柱头) |
|
9 |
斗三升栱(无昂槽) |
|
10 |
枫栱 |
|
11 |
凤头昂(全) |
|
12 |
凤头昂(前半) |
|
13 |
蒲鞋头(桁间、柱头) |
|
14 |
升(丁字栱) |
|
15 |
升(斗三升-斗六升;桁间、柱头) |
|
16 |
升(架枫栱) |
|
17 |
升(十字栱) |
|
18 |
十字栱 |
|
19 |
鞋麻板(斗六升栱) |
|
20 |
云头(整、半、桁间) |
|
21 |
云头(柱头) |
|
应该配合宁波保国寺的建筑实例来展示一番
